極薄方向性電磁鋼帯 GTseries

GT-050/GT-080/GT-100

超薄硅钢 超级铁芯 極薄方向性電磁鋼帯 GTseries GT-050/GT-080/GT-100

電力、再生可能エネルギー分野の”リアクトル”に30年以上の採用実績あり

鋼帯の長手方向に磁気特性が揃っている為、主に巻きコアとして用いられます。薄肉化により高周波域で極めて低い鉄損を得られ、他材に比べ高い磁束密度を持つことで、高周波リアクトル、高周波トランス等のコアに最適な材料です。

超薄硅钢 超级铁芯 極薄方向性電磁鋼帯 GTseries GT-050/GT-080/GT-100

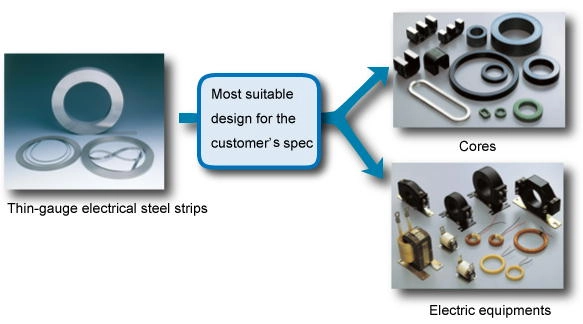

採用例

超薄硅钢 超级铁芯 極薄方向性電磁鋼帯 GTseries GT-050/GT-080/GT-100

特长

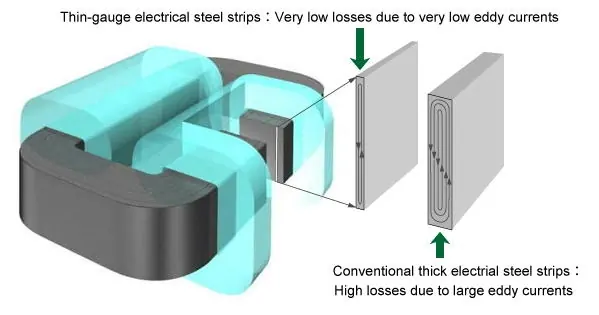

低損失
         板厚を薄くすることで、渦電流をおさえ、損失が小さくできます。
小型化
         高磁束密度を有し、リアクトル等の小型化に貢献します。

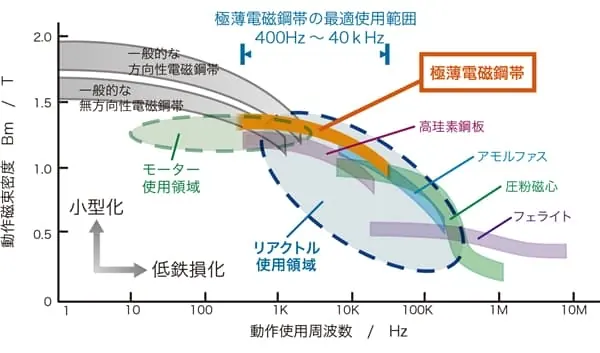

最適使用範围
         使用周波数 400Hz~40kHzにて他材に比べて高い磁束密度を有しますので、リアクトル等の小型化が可能です。
絶縁被膜
         優れた絶縁被膜は材料特性を最大限に活かします。被膜耐熱温度が高く、高温(~850℃)でも安定した被膜を維持できます。
原料
         極薄電磁鋼帯板は、Fe-3%Si鋼(新日鐵住金原料)を採用。50年以上の採用実績を持つ、信頼度の高い電磁鋼帯材料です。

磁気的性質

Nippon for Electrical Steel Foil
We can supply foils with the thickness less than 0.10mm from japan.
Grain Oriented Electrical Steel Foil
GT-Series
Typical magnetic properties and specification


Grade GT-series
Thickness
Density g/cm3
Core loss(W/kg)※1
Magnetic flux density ※2 B8 T
Lamination factor %
mm
in
W15/50
W15/400
W10/1000
W5/2000
W2/5000
W1/10000
W0.5/20000
GT-100
1.0
0.0039
7.65
1.2
12.5
21.3
18.0
15.2
10.4
13.0
1.82
93
Specification
-
-
-
-
≦15
-
-
-
-
-
≧1.7
≧91
GT-080
0.08
0.0031
7.65
0.9
13.2
17.5
13.9
11.1
9.6
8.2
1.80
92
GT-050
0.05
0.0020
7.65
1.7
13.0
17.0
13.0
10.2
7.1
5.3
1.75
90
Specification
-
-
-
-
-
≦24
-
-
-
-
≧1.6
≧88
GT-040
0.04
0.0016
7.65
2.0
17.9
20.3
15.6
10.3
8.3
4.0
1.61
90

※1 W10/1000...1.0(T)/1000(Hz)铁损
※2 B8...800(A/m)磁束密度

GT-100 GT-080 GT-050 Core loss

超薄硅钢 超级铁芯 極薄方向性電磁鋼帯 磁気的性質,磁性参数2

www.GT-080.com网站提供日本超薄硅钢产品:
取向硅钢:  GT-050, GT-080, GT-100
无取向硅钢:ST-050, ST-100, ST-150

GT-080.com is the leading core manufacturer in China and supplies high quality magnetic cores in silicon steels for transformers, sensors and associated industries.
我们可以提供GT系列原材料或成品铁芯。
应用:变压器铁芯、互感器铁芯、传感器铁芯、电抗器铁芯、仪器仪表铁芯等等
形状:环型/环形铁芯、CD铁芯,C型铁芯、E型铁芯、矩形铁芯、钳形铁芯、ED铁芯,HSD铁芯、R型铁芯、OA型铁芯、微型铁芯、气隙铁芯、异型铁芯。
